【6S目视化】工厂车间的精益6S与目视化管理下

发布时间:2021-06-08 08:46:14发布人:5s目视化管理 点击次数:

1、地面通道线、区域划分线





1)线型



A类--黄色油漆实线

线宽 60mm:原则上用于物品定位线;

线宽 80mm:原则上用于设备区域线;

线宽120mm:原则上用于主通道线。



图例:

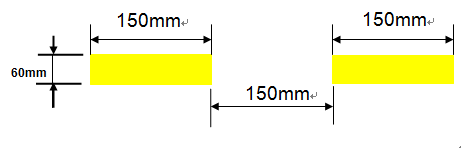

B类--黄色油漆虚线

线宽60mm:大型工作区域内部划分线,允许穿越的通道线(可虚实结合);



图例:




C类--红色实线

线宽60mm:不良品摆放区的划分线(碰到三面围墙处,第四面地面划一条红色实线);



图例:





D类-黄色与黑色组成的斜纹斑马线(倾斜45º)

危险品区域线、警示区域线,消防通道线;



        图例:




2)定位线

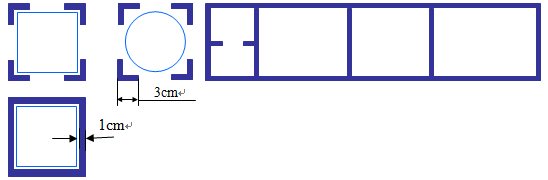

A类—设备的定位:

所有设备与工作台的定位均用黄色四角定位线,工作台的四角定位线的内空部分注明“XX工作台/设备”字样。



图例:




B类—不良品区(废弃物的回收桶、箱、不良品放置架)定位

用红色线,如果定位范围小于40cm×40cm,则直接采用封闭实线框定位;



图例:

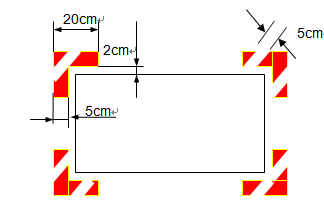

C类—消防器材、油类、化学品等危险物品的的定位

使用红白警示定位线;



图例:




D类—物料码放架与形状规则的常用物品、所有可以移动或容易移动的设备的定位

使用黄色四角定位线;



图例:

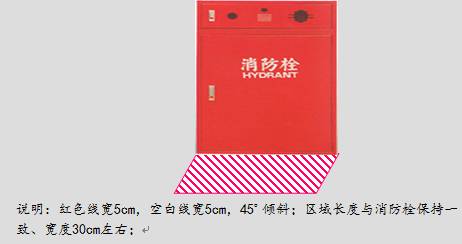

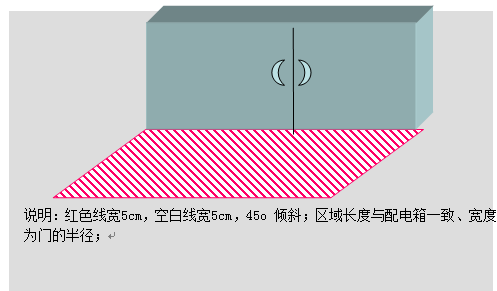

E类—消防栓、配电柜等禁放物品的开门区域处的定位

使用黄白相间的斑马式填充线;



图例:

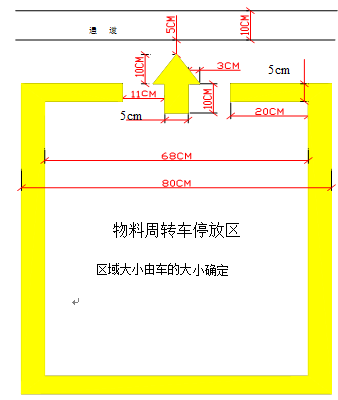

F类—移动式设备的定位(如液压叉车、电动叉车、物料周转车等)

使用黄线四周定位线,并标明起动方向;



图例:

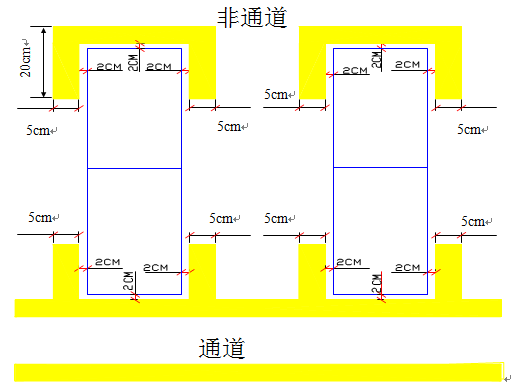

G类--货架的定位



       图例:

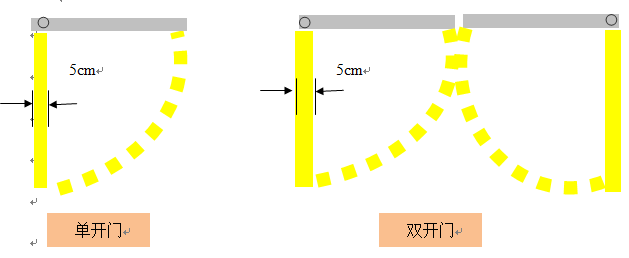

H 类--门开闭线

  图例:




I 类--限高线

  图例:

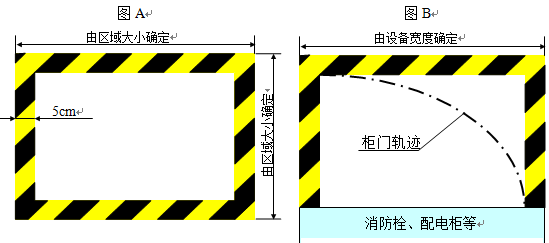

J类--警示范围线

设置在墙面的消防栓;配电柜、配电箱、电气控制柜等;提醒作业操作注意的区域、提醒行走注意的区域、提醒碰头的部位等;



  图例:




 K类--台面物品定位

待加工零件、已加工零件、作业工具,检查工具、记录表、小物盒;



图例:

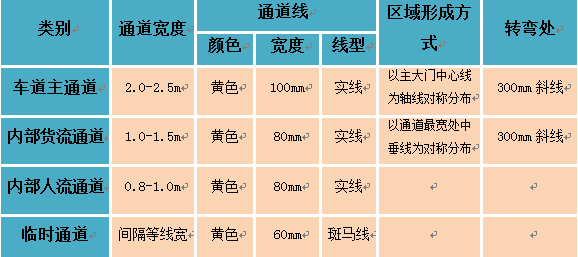

2、通道划线








  图例:








3、刷油漆的注意事项







因电脑显示效果与实际颜色有一定的偏差,可根据各种颜色(明黄色、天蓝色、大红色、标准绿色)的实际效果调配颜色,但要求与电脑所显示的色样效果接近,且在工厂内部保持一致。

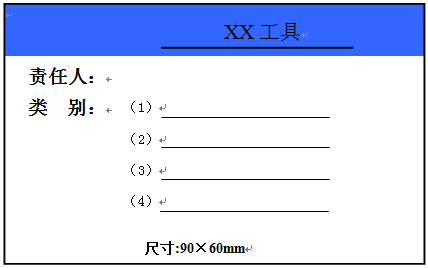

4、工具标识牌



公司统一订制的工具柜、模具架、物品柜标识牌(贴在柜门左上角),标明工具类别,负责人。





  图例:




以上规定各单位在具体执行时可作个别调整,如一些只需标识名称的简单场合可自行打印制作,但要求醒目、美观,力求单位内部统一规范。

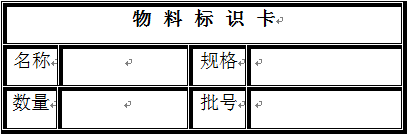

5、车间物料标识牌





车间内部的物料放置点、待加工、已加工物料放置点,对物料名称、数量、规格以及最大上限的控制。



    图例:

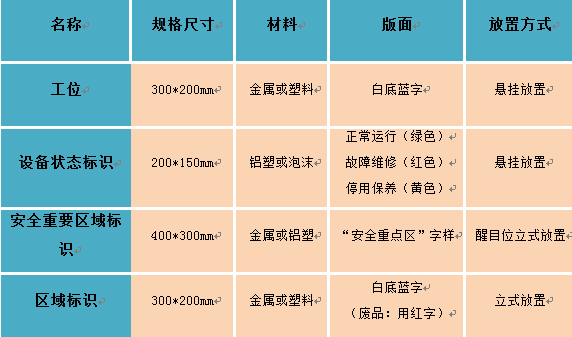

6、区域标识牌设置










7、其他注意事项





1)垃圾桶不靠墙定点存放,定时清理,不得外溢和积压。





2)工作场所定置图要规划和显示出:

生产场地(或班组区域位置)



通道

在制品周转地

垃圾存放点

其他



3)工作或生产现场内,凡定置图中未注明的设施和物品应予以清除,做到图物相符。



4)车间里面的窗户不能悬挂窗帘或其他障碍物。





5)班组休息区有明确的定置与标语。





绣花匠心抓管理,企业上下求精细,务实精细又精益,齐心协力创效益。
